DISCO DE ARRANQUE
Un disco de sistema, también denominado disco de arranque, es un disco que le permitirá iniciar el ordenador cuando el sistema operativo ya no responda, como consecuencia de, por ejemplo: un virus. Este disco contiene información especial que le permite al sistema arrancar sin acudir al disco. Existen varios tipos de discos de inicio de sistema: cada sistema operativo tiene el propio.
COMO CREAR UNA USB DE ARRANQUE EN WINDOWS
Lo que necesitas para crear el USB de arranque Con él puedes iniciar tu PC.
Además podrás usarlo para repararlo o reinstalar Windows si tu equipo falla o no arranca.
El USB debe tener al menos 4 GB de capacidad.
Copia su contenido a otro sitio ANTES de seguir estos pasos. Hacerlo “arrancable” borra todo lo que haya en él.
MÉTODO 1: Si tienes una imagen ISO o el CD de Windows
Necesitas una imagen ISO del Windows que sea o un CD de instalación suyo. Partiendo de eso hay dos opciones:
Usa el programa oficial de Microsoft. Una ventaja es que hace un chequeo antes de crear el USB. Comprueba que no tiene cambios respecto al original, como pasa con Windows hackeados. Otra ventaja es que permite también crear un CD de arranque de Windows.
Usa el programa Rufus. Elige este si el otro no te funciona por lo que sea. Rufus lo hace prácticamente siempre. Con cualquier Windows y aunque esté modificado.
MÉTODO 2: Crear el USB si NO tienes un ISO ni el CD de Windows
Puedes hacerlo en tu propio PC. O en otro con tu mismo Windows si el tuyo no funciona. El USB te servirá de todos modos. Sigue los pasos según tu caso:
Crearlo en Windows 7
En Windows 8 u 8.1
En Windows 10
MÉTODO 3: Crearlo de forma manual [sólo para Windows 7]
Es una buena opción si no quieres usar ningún programa.
Completa estos 3 pasos para crear a mano un USB de arranque de Windows 7 en vez de hacerlo automáticamente como explico en la Ficha 1.
PASO 1: Hacer el USB arrancable
Conecta el USB a tu PC. Comprueba que esté vacío y que tenga 4 GB o más de capacidad.
Entra en el menú Inicio de Windows y abre Todos los programas -> Accesorios. Pincha con el botón DERECHO en Símbolo del sistema, elige Ejecutar como administrador y confirma con Sí el aviso.
IMPORTANTE:
Debes elegir así la versión administrador del Símbolo del sistema. Si usas la normal habrá un error después.
Ads
Se abre la consola de MS-DOS (una ventana de fondo negro y letras blancas).
En MS-DOS tienes que escribir ahora una serie de "comandos". Justo en el orden en que los pongo. IMPORTANTE: Pulsa Intro en tu teclado después de introducir cada comando:
Diskpart
Tras escribirlo espera a que aparezca el texto DISKPART> antes de escribir el siguiente comando.
List disk
Esto muestra los discos de tu PC, incluido el USB. Se nombran como "Disco 0", "Disco 1", etc. Localiza cuál de ellos es el USB fijándote en el Tamaño que se indica de cada disco y comparándolo con el del USB.
IMPORTANTE:
Asegúrate sin dudas de cuál es el USB. Si te equivocas de disco o unidad borrarás todos sus datos en los pasos siguientes.
Select disk [número]
El número es el que corresponde al USB que has visto en la lista anterior. En el ejemplo se trata del "disco 1". El comando sería en este caso select disk 1. Ese número puede ser distinto en tu caso.
Clean
IMPORTANTE
Si sale el error de medio protegido contra escritura escribe attributes disk clear readonly y pulsa Intro. Luego prueba otra vez el comando clean. Ahora debe funcionar. Después introduce...
Create Partition Primary
Select Partition 1Active
Format fs=ntfs
El progreso del formateo se indica mediante un porcentaje. Será más o menos rápido dependiendo del caso. Espera a que llegue al 100% antes de seguir.
Assign
Exit
Hace que salgas de DiskPart. Cierra la ventana de MS-Dos.
Para usar en la práctica el USB creado a mano tienes que completar dos pasos más. Sigue leyendo...
PASO 2: Copiar los archivos de Windows en el USB
Si tienes Windows en un CD copia todo su contenido en el USB. Si no tienes lector de CD o tu PC no funciona hazlo usando otro equipo.
Si tienes Windows en una imagen ISO, descomprímelo antes con WinRAR, 7ZIP u otro programa del estilo. Luego copia en el USB todos los archivos y carpetas ya descomprimidos.
PASO 3: Configurar el PC para que arranque desde el USB
Ventajas sobre un CD de arranque
El USB hace lo mismo pero tiene dos ventajas claras:
Sirve para PCs que tengan o no lector de CD. Cada vez lo incluyen menos equipos. Sin el lector no puedes usar un CD de arranque. Pero todos los PC cuentan con al menos un conector USB.
Es más fácil y rápido crear un USB. No necesitas instalar programas de pago ni tener grandes conocimientos de informática. Cualquiera puede hacerlo.
COMO CREAR UNA USB DE ARRANQUE – DIFERENTES SISTEMAS OPERATIVOS
Existen varias herramientas que nos permiten crear discos de arranque USB para diferentes plataformas, una de las más populares es UNetbootin, pero en mi opinión Yumi Multiboot USB Creator es más sencilla de usar y organiza mejor los sistemas. Yumi es una herramienta gratuita que nos permite de una manera muy sencilla crear un disco de arranque USB con varios sistemas operativos.
Desde hace un buen rato las unidades de discos físicos de nuestros computadores han pasado a ser un accesorio muy poco utilizado. Pocos son aquellos que aún usan CDs o DVDs para reproducir música, vídeos, o instalar programas, mucho menos para instalar un sistema operativo.
Gracias a las bondades de la nube podemos descargar el sistema operativo que queramos directamente desde el ordenador en el cual lo queremos instalar, y gracias a utilidades geniales como Yumi, podemos crear un disco de arranque USB con este mismo sistema, agregarle varios mas, e instalarlos en nuestro equipo. Yumi te permite añadir cualquier archivo de imagen .ISO, por lo que también podemos agregarle otras herramientas que nos permitan solucionar problemas en nuestro sistema, como utilidades de antivirus, o de diagnostico de hardware. Todo en un único disco USB.
Yumi es muy sencillo de utilizar, luego de descargarlo simplemente ejecutamos el archivo .exe (no necesitas ejecutarlo como administrador, pero si se presenta algún problema puedes probar de esta manera). Aceptas los términos de la licencia, y está listo para usarse. Es una aplicación portable, por tanto no se instala en tu sistema, puedes llevarla a cualquier lado y solo ejecutarla.
Aunque Yumi es una aplicación para Windows, puede ser fácilmente ejecutada en Linux usando Wine.
REQUISITOS BÁSICOS
- Una memoria USB con formato Fat32 o NTFS.
- Un ordenador que pueda bootear desde USB
- Windows XP/Vista/7/8 o WINE para poder correr Yumi.
- Los archivos .ISO de tu elección.
Una vez dentro de Yumi se te mostraran una lista de sistemas operativos y herramientas soportadas para añadir a tu dispositivo USB
Yumi se mantiene actualizado y añadiendo soporte a las últimas versiones de decenas de distribuciones de Linux.
CREANDO EL DISCO DE ARRANQUE MÚLTIPLE PASO A PASO
1. Conecta tu dispositivo USB al ordenador.
2. Ejecuta Yumi y acepta los términos de la licencia.
3. Selecciona la letra de la unidad del dispositivo USB.
4. Selecciona de la lista el sistema operativo o herramienta que vas a añadir.
5. Selecciona el archivo .ISO previamente descargado y guardado en tu ordenador, ó usa la opción “Download the ISO” para descargar el sistema seleccionado.
6. Presiona “Create“
7. Presiona Ok en la advertencia y espera que el proceso termine.
Una vez concluido Yumi te preguntara si deseas añadir otro sistema operativo al disco, así que si quieres puedes repetir el proceso cuantas veces necesites y agregar todos los .ISO que quepan en tu pendrive.
Al reiniciar y bootear desde el disco USB creado, veras una pantalla de selección en la cual se te permite elegir cuál de los sistemas quieres instalar, o si deseas simplemente arrancar desde tu disco duro
La interfaz similar a GRUB, horrible pero cumple su cometido.
Yumi es una herramienta sumamente útil para muchas situaciones, la facilidad de usar un solo dispositivo USB para instalar un arranque Dual-boot con Windows y Linux en mi computador o en el de cualquier amigo, no tiene precio.
Para los adictos a probar distribuciones de Linux es también una herramienta a tener. Y si tenemos muchas memorias USB que no usamos para nada, crear discos de arranque múltiples para salir de situaciones molestas cuando se nos daña el ordenador, o para cuando un amigo quiere que le hagamos de “pringao”, es el mejor uso que se me puede ocurrir.
Por último, les comento que Yumi almacena todos los archivos en una carpeta llamada Multiboot, y mantiene todo organizado, por lo tanto tu dispositivo aún puede ser utilizado para almacenar otras cosas sin que deje de ser booteable, y sin desperdiciar el espacio libre.
Cómo usarlo
1. Descarga el programa desde su web oficial.
3. Inserta un pendrive USB con suficiente espacio disponible
4. Ejecuta YUMI (no necesita instalación es una app portable)
5. En el primer menú elige la letra de la unidad del pendrive que vas a usar
6. En el siguiente menú elige el nombre del sistema o programa a instalar
7. Navega por tus archivos y selecciona el ISO correspondiente
8. Haz clic en “Create” y espera que finalice.
El proceso puedes repetirlo cuantas veces quieras para añadir más sistemas operativos, o más herramientas. Por ejemplo, podrías tener un pendrive que sirva para instalar Windows, una distro Linux, y además una herramienta para borrar tu disco duro por completo sin dejar rastros.
Como podrás observar, Yumi Multiboot USB Creator es una herramienta realmente simple de utilizar, pero muy útil en diferentes situaciones. En especial, aprovechar un pendrive en desuso para instalar un arranque Dual-boot, con Windows y Linux, por ejemplo, es algo de agradecer a esta herramienta que, dicho sea de paso, siempre se mantiene actualizada y añadiendo soporte a las últimas versiones de las distintas distribuciones de Linux.
Además, debemos destacar que Yumi almacena todos los archivos en la carpeta llamada Multiboot, manteniendo una correcta organización dentro del pendrive, por lo que todavía puedes utilizarlo para guardar otros archivos y sin hacer que tu dispositivo USB deje de ser booteable, aprovechando en caso de tener aún algo de espacio libre.
LINK DISCO DE ARRANQUE USB
DISTRIBUCIONES DE LINUX
( El trabajo esta dividido en dos partes así que deberás abrir ambos para poder conocer el contenido completo)
https://drive.google.com/open?id=0BweE-2ntGhGqckNtSUgxTFkwTk0
https://drive.google.com/open?id=0BweE-2ntGhGqMC1aMjc2OWdvRTQ
https://drive.google.com/open?id=0BweE-2ntGhGqdTZRck50c3k1NDQ
https://drive.google.com/file/d/0B-0I-ZZGcYAUS2VsRVBXUUx0YlU/view?usp=sharing
https://drive.google.com/file/d/0B-0I-ZZGcYAUQkhSSkNTSTc5em8/view?usp=sharing
https://drive.google.com/file/d/0B-0I-ZZGcYAUaWJsWGp1TFlSbXM/view?usp=sharing
https://drive.google.com/open?id=0B1o8_zE6AZouMTZ4ckVMWWRha0U
https://drive.google.com/open?id=0B1o8_zE6AZouLVA3YlBoQWMwcTg
https://drive.google.com/open?id=0B1o8_zE6AZouOFBXeUk4S1pCbGs
https://drive.google.com/open?id=0B1o8_zE6AZoubGIxX2U0SDVrbW8
https://www.youtube.com/watch?v=RB62ZxzGwqI
https://drive.google.com/open?id=0B1o8_zE6AZoucXI2QTVmek1jYjg
https://drive.google.com/open?id=0B1o8_zE6AZouQnltblkwWi1uMGc
https://drive.google.com/open?id=0B1o8_zE6AZouUU14TWhqd2pXX2s
https://drive.google.com/open?id=0B1o8_zE6AZoudmtGcUNwTzVMZms
https://drive.google.com/open?id=0B1o8_zE6AZouRUZKUkx4d0pFYjg
DISKPART
Opciones de línea de comandos de DiskPart:
Se aplica a: Windows Vista DiskPart es un intérprete de comandos en modo de texto incluido en Windows Vista, Windows XP y en la familia Windows Server 2003. Esta herramienta le permite administrar objetos (discos, particiones o volúmenes) mediante scripts o directamente en el símbolo del sistema.
Comandos de DiskPart:
Para poder utilizar los comandos de DiskPart en un disco, partición o volumen, primero debe presentar el objeto y, después, seleccionarlo para transferirle el foco. Si un objeto tiene el foco, los comandos de DiskPart que se escriban actuarán en ese objeto.
Se pueden enumerar los objetos disponibles y determinar el número o la letra de unidad de un objeto mediante los comandos list disk, list volume y list partition. Los comandos list disk y list volume muestran todos los discos y volúmenes del equipo. Sin embargo, el comando list partition sólo muestra las particiones del disco que tienen el foco. Si se utilizan los comandos list, aparecerá un asterisco (*) junto al objeto que tiene el foco. Un objeto se selecciona por su número o letra de unidad, como disco 0, partición 1, volumen 3 ó volumen C.
Sólo se puede transferir el foco a una partición del disco seleccionado. Cuando una partición tiene el foco, el volumen relacionado (si lo hay) también lo tiene. Cuando un volumen tiene el foco, el disco y la partición relacionados también lo tienen si el volumen se asigna a una única partición específica. De no ser así, entonces el disco y la partición pierden el foco.
IMPORTANTE:
Cuando utilice el comando DiskPart como parte de un script, se recomienda que realice todas las operaciones de DiskPart conjuntamente como parte de un único script de DiskPart. Puede ejecutar scripts de DiskPart consecutivos, pero debe dejar transcurrir al menos 15 segundos entre cada script para que se complete el cierre de la ejecución anterior antes de volver a ejecutar el comando DiskPart en scripts sucesivos. De lo contrario, puede que los scripts sucesivos no funcionen. Puede agregar una pausa entre dos scripts de DiskPart agregando el comando de tiempo de espera /t 15 a su archivo por lotes junto con los scripts de DiskPart
Con la herramienta de la línea de comandos puede crear scripts para automatizar tareas relacionadas con los discos, como crear volúmenes o convertir discos en dinámicos. La creación de scripts para realizar estas tareas es útil si implementa Windows mediante instalación desatendida o la herramienta Sysprep, que no son compatibles con la creación de otros volúmenes que no sean el volumen de arranque.
Para obtener más información acerca de los scripts de DiskPart, consulte "Administración de discos" en el Kit de recursos de Microsoft Windows XP Professional.
Para iniciar un script de DiskPart, en el símbolo del sistema, escriba:
Diskpart /s nombreDeScript .txt
Donde es el nombre del archivo de texto que contiene el script. Para redirigir la salida del script de DiskPart a un archivo, escriba: Diskpart /s nombreDeScript .txt > archivoDeRegistro Donde archivoDeRegistro es el nombre del archivo de texto en el que DiskPart escribe los resultados de la operación.
Cuando se inicia DiskPart, la versión de DiskPart y el nombre del equipo se muestran en el símbolo del sistema. De forma predeterminada, si DiskPart detecta un error mientras ejecuta una tarea del script, detiene el proceso de los comandos y muestra un código de error (a menos que especifique el parámetro noerr). Sin embargo, DiskPart siempre devuelve los errores cuando detecta errores de sintaxis, independientemente del uso del parámetro noerr. El parámetro noerr le permite ejecutar tareas útiles como el uso de un solo script para eliminar todas las particiones de todos los discos, independientemente del número total de discos.
En la siguiente tabla se enumeran los códigos de error de DiskPart.
Error
Descripción
0. No se produjeron errores. El script completo se ejecutó sin errores.
1 Excepción grave. Puede haber un problema grave.
2 Los parámetros especificados en un comando DiskPart son incorrectos.
3 DiskPart no ha podido abrir el script o el archivo de salida especificados.
4 Uno de los servicios que utiliza DiskPart ha devuelto un error.
5 Error de sintaxis de comando. El script produjo un error porque un objeto se seleccionó incorrectamente o no era válido para su uso con dicho comando.
DiskPart: Reparar un disco duro secundario, una memoria USB y/o una tarjeta SD
En ocasiones, existe la posibilidad de que las unidades USB, las tarjetas SD o los discos duros no se puedan formatear debido a que se encuentran "corruptos". En ese caso, aparecerá el siguiente mensaje: "Windows no pudo completar el formato". Afortunadamente, hay una solución para este inconveniente. Se trata de una herramienta llamada DiskPart y que puede ser utilizada en Windows XP, Vista, 7 y 8.
Cómo reparar un disco duro secundario, una memoria USB o una tarjeta SD que no se puede formatear en Windows
- Presiona las teclas Windows + R
- Se abrirá una ventana
- Escribe diskpart y da Enter:
En Windows XP escribe diskpart.exe
- Una vez que aparezca la ventana negra escribe list disk y da Enter:
- En esta parte deberás tener mucha cautela
- Busca tu unidad USB o tarjeta SD por el tamaño
- Una vez que sepas cuál es, escribe Select disk e ingresa el número de la unidad USB, tarjeta SD o disco duro (Importante: Una mala manipulación en este paso puede resultar en la pérdida de datos que no deseas eliminar. Es importante seguir las instrucciones al pie de la letra)
- Si no sabes con certeza cuál es tu unidad, escribe detail disk para comprobar que la unidad escogida es la correcta
- La opción detail disk también te permite verificar si la unidad no se puede formatear porque está protegida contra escritura:
- Una vez que estés seguro de que has seleccionado la unidad correcta, escribe clean. En caso de que la unidad tenga más de una partición escribe clean all:
- Cuando termines el procedimiento anterior escribe create partition primary:
- Escribe después Select partition 1:
- Luego ingresa el comando active:
- Por último, escribe format fs=fat32 quick. Para las unidades de disco duro, escribe format fs=ntfs quick:
SCANDISK:
El scandisk sirve para comprobar en el ordenador tanto la integridad de la superficie física de su disco duro como la integridad del sistema de archivos almacenado en él.
Lo utilizamos para realizarle el debido mantenimiento a unidades ópticas y discos rígidos, debido a que a estos no se les puede destapar y limpiar físicamente.
WINRAR:
“WinRAR es un potente programa compresor y descompresor de datos multi-función, una herramienta indispensable para ahorrar espacio de almacenamiento y tiempo de transmisión al enviar y recibir archivos a través de Internet o al realizar copias de seguridad.
WinRAR sirve para comprimir todo tipo de documentos o programas de forma que ocupen menos espacio en disco y se puedan almacenar o trasmitir por internet mas rápidamente”.
LINK DISKPART:
https://drive.google.com/open?id=0B1o8_zE6AZouNy1Ldng2eEpxQ1k
Cómo clonar tu disco duro
El primer paso y como recomendación es tener un disco duro externo dedicado donde clonar el disco duro principal o para realizar las copias de seguridad. El motivo por el que es recomendado es que el backup no se vea afectado por posibles problemas en el equipo que podrían afectar a la integridad de los archivos, o que por accidente borres la copia.
Lo siguiente es descargar el programa desde la web oficial de EaseUS Todo Backup. En la web encontrareis varias versiones de EaseUS Todo Backup, la Free -que es la que usaremos nosotros, ya que es totalmente gratuita-, y dos de pago, la home y la workstation.
Al iniciar la herramienta EaseUS Todo Backup haremos clic sobre el icono”Clonar” en la parte superior derecha de la interfaz.
Despues deberemos seleccionar el disco duro o la partición a clonar y hacer clic en "Siguiente".
Después deberemos seleccionar la unidad destino, donde se clonara el disco duro, que deberá ser como mínimo del mismo tamaño. Además, si lo que quieres es migrar tu disco duro a un disco SSD marca para ello la opción “Optimizar para SSD” que podrás ver las parte inferior del programa. Esta opción lo que nos proporciona es una copia algo más reducida y optimizada para un disco duro SSD, lo que nos ayuda que a la hora de migrar el disco duro a un SSD no tengamos problemas.
Cuando termines de configurar las opciones pulsa sobre “Proceder” para que empiece el proceso de clonado, pero no sin antes avisarnos de que perderemos todos los datos en el disco duro de destino. Esto es debido a que la copia es exacta a la original.
Cómo veis es muy sencillo clonar un disco duro con EaseUS Todo Backup. Ahora, si configuras la BIOS para que arranque desde la unidad donde has clonado el disco duro original, el equipo iniciar desde esta sin ningún problema. Esto se debe a que lo copia es exacta al disco duro original, por lo que no tendremos problemas en migrar windows de un disco duro a un cd, o a otro disco duro.
PROGRAMAS PARA CLONAR DISCOS
Vamos a asumir que adquiriste una unidad de estado sólido, pero deseas mantener tu instalación de Windows tal y como se encuentra ahora, en vez de configurar todo «desde cero». Ese deseo toma forma a través de la clonación, un proceso utilizado no sólo para transferir sistemas operativos enteros, sino también para configurar varios ordenadores a la vez con hardware idéntico. Muchos técnicos (me incluyo en ese grupo) dieron sus primeros pasos en el mundo de la clonación gracias al histórico Norton Ghost. A medida que el MS-DOS fue siendo desplazado por Windows, la complejidad de las herramientas de clonación aumentó hasta convertirlas en soluciones generales que además de clonar, administran particiones. ¿Qué podemos usar hoy? Veamos.
Macrium Reflect Free
Varios meses atrás le dedicamos a Macrium Reflect Free un artículo completo, y nuestra opinión no ha cambiado. La versión gratuita de esta aplicación sigue siendo una de las opciones más robustas y seguras al clonar discos. De hecho, lo utilicé para clonar la partición de Windows 7 en la que escribo estas mismas palabras, y ya pasaron un par de años, sin inconveniente alguno.
GParted
Convertir a la aplicación GParted en un Live USB ha sido una de las decisiones más brillantes que hemos visto, ya que además de ser fácil de usar, garantiza una amplia compatibilidad. En el caso específico de GParted, la clonación de discos es en realidad «copiar y pegar particiones». Primero creas una tabla en el disco nuevo, luego escoges «copiar» la partición que deseas duplicar, y finalmente la «pegas» en el espacio no asignado. Eso es todo.
EaseUS Partition Master
Si la idea de una distro Linux convertida en editor-particionador-clonador de discos es demasiado intimidante, entonces todos los caminos nos lleven de regreso a una alternativa bajo Windows, y con eso quiero nombrar a EaseUS Partition Master. Al igual que sucede con GParted, el proceso de clonación pasa más por copiar y pegar particiones, pero al trabajar desde el interior de Windows, todo debería resultar mucho más intuitivo para el usuario.
AOMEI Partition Assistant Standard
Una alternativa directa a la oferta de Macrium llega a través de la gente de AOMEI con su Partition Assistant Standard. La compañía también ofrece a su AOMEI Backupper, pero no importa cuál escojas, ambos permiten una clonación de discos sencilla, y sin trabas. Entre sus funciones encontramos soporte para clonar particiones Ext2/3/4 (sí, desde Windows), y particiones cifradas bajo Bitlocker.
Clonezilla
Así llegamos al «tipo duro» del grupo, aquel al que muchos usuarios ven como el verdadero heredero del Norton Ghost. Clonezilla está disponible en dos versiones, una «live» que se recomienda en casos individuales, y la edición SE que puede clonar más de 40 discos en simultáneo, asumiendo que los ordenadores estén correctamente configurados en red para iniciarse vía PXE. El más flexible de todos, pero demanda respeto.
PC DE CONSUMO
PC Acer AXC100-SD35, Computador de Escritorio Acer AXC100-SD35.
PC CORPORATIVOS
ACER PCS AXC600-SD33L
ACER PCS AXC600-SD32L
LINK YOUTUBE CLONAR DISCOS CON TODO EL SISTEMA OPERATIVO:
ALICATES O PINZAS DE PUNTA REDONDA
Alicates de punta redonda, son un alicate de corte y sujeción usado por electricistas y otros artesanos para doblar o reposicionar alambre. Son un alicate especializado caracterizado por sus redondeadas mandíbulas afiladas y es utilizado sobre todo, para la creación de bucles en trozos de alambre por electricistas y joyerías Algunos alicates de punta redonda tienen las asas aisladas para realizar trabajos eléctricos con seguridad. A veces, tienen un muelle para facilitar su apertura.2
Gracias a su punta redondeada y alargada, también son útiles para alcanzar objetos en cavidades donde los cables u otros materiales se han atorado o son inalcanzables para los dedos u otros instrumentos.
CORTAFRÍO
Se utilizan principalmente para Cortar Cables y Alambres. Sirven aparte para Cortar las Patillas de Componentes del circuito Impreso Una Vez soldados, como también para apretar y sujetar fuertemente. Pueden usarse de forma para un corte lateral o diagonal.
PELACABLE
Herramienta que sirve para pelar cables eléctricos sin cortar el hilo interior; consiste en unastenazas, semejantes a unos alicates, con una cuchilla en una de las puntas que no llega a hacer una incisión completa.
DESTORNILLADORES O DESENSAMBLADORES
Un destornillador (atornillador, desatornillador o desarmador) es una herramienta que se utiliza para apretar y aflojar tornillos y otros elementos de máquinas que requieren poca fuerza de apriete y que generalmente son de diámetro pequeño.
DESTORNILLADOR DE ESTRELLA
En 1933, Oregonian J.P. Thompson inventó un "tornillo empotrado cruciforme", pero no encontró promotores de su propuesta. Su invención languideció hasta que el ingeniero Henry Phillips, a quien le gustó la idea, compró los derechos de patente para el diseño de Thompson. Phillips reconoció las ventajas de la forma de cruz o estrella empotrada de la cabeza del tornillo: el destornillador encajaba en la cabeza de estos tornillos mejor que con un destornillador de cabeza plana y un tornillo ranurado; también permitía más fuerza de torsión con menos esfuerzo.

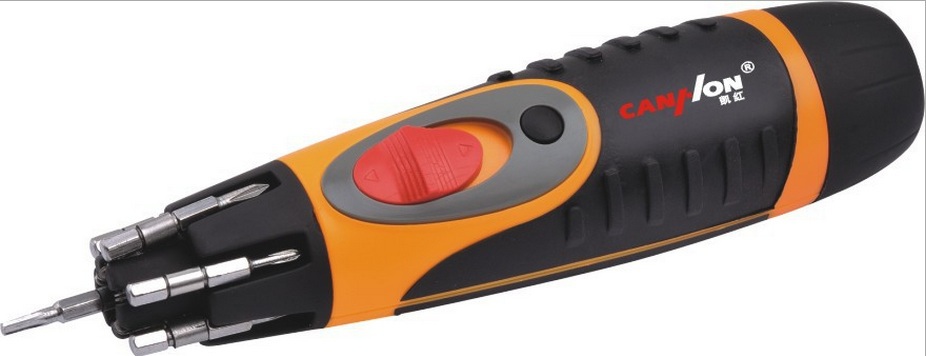

DESTORNILLADOR ELÉCTRICO
El destornillador eléctrico está provisto de un motor, que puede estar en el interior del mango. La punta del destornillador suele ser intercambiable y llevar accesorios para emplearlo con tuercas. Estos destornilladores disminuyen el tiempo de trabajo y pueden prevenir lesiones en la muñeca.
MANILLA ANTIESTÁTICA
Una manilla antiestática brazalete antiestático o pulsera antiestática (también llamado muñequera antiestática) consiste en una cinta con un velcro para fijarla en la muñeca conectada a un cable de toma de tierra que permite descargar cualquier acumulación de electricidad estática en el cuerpo de un operario de equipos sensibles. El brazalete lleva una resistencia de 1 Mega Ohm, conectada en serie para limitar la corriente de cortocircuito, protegiendo al usuario si tocara cualquier aparato o componente conectados a la red eléctrica.
RESISTENCIA
Se le denomina resistencia eléctrica a la oposición que tienen los electrones al moverse a través de un conductor. La unidad de resistencia en el Sistema Internacional es el ohmio, que se representa con la letra griega omega (Ω), en honor al físico alemán Georg Ohm, quien descubrió el principio que ahora lleva su nombre.
Para un conductor de tipo cable, la resistencia está dada por la siguiente fórmula:
ρ es el coeficiente de proporcionalidad o la resistividad del material, es la longitud del cable y S el área de la sección transversal del mismo. La resistencia de un conductor depende directamente de dicho coeficiente, además es directamente proporcional a su longitud (aumenta conforme es mayor su longitud) y es inversamente proporcional a su sección transversal (disminuye conforme aumenta su grosor o sección transversal). Descubierta por Georg Ohm en 1827, la resistencia eléctrica tiene un parecido conceptual con la fricción en la física mecánica. La unidad de la resistencia en el Sistema Internacional de Unidades es el ohmio (Ω). Para su medición, en la práctica existen diversos métodos, entre los que se encuentra el uso de un ohmnímetro. Además, su magnitud recíproca es la conductancia, medida en Siemens.
Por otro lado, de acuerdo con la ley de Ohm la resistencia de un material puede definirse como la razón entre la diferencia de potencial eléctrico y la corriente en que atraviesa dicha resistencia, Donde R es la resistencia en ohmios, V es la diferencia de potencial en voltios e I es la intensidad de corriente en amperios. También puede decirse que "la intensidad de la corriente que pasa por un conductor es directamente proporcional a la diferencia de potencial e inversamente proporcional a su resistencia" Según sea la magnitud de esta medida, los materiales se pueden clasificar en conductores, aislantes y semiconductor. Existen además ciertos materiales en los que, en determinadas condiciones de temperatura, aparece un fenómeno denominado superconductividad, en el que el valor de la resistencia es prácticamente nulo.
AMPERIO O AMPERAJE
El amperio3 o ampere4 (símbolo A), es la unidad de intensidad de corriente eléctrica. Forma parte de las básicas en el Sistema Internacional de Unidades y fue nombrado en honor al matemático y físico francés André-Marie Ampère. El amperio es la intensidad de una corriente constante que, manteniéndose en dos conductores paralelos, rectilíneos, de longitud infinita, de sección circular despreciable y situados a una distancia de un metro uno de otro en el vacío, produciría una fuerza igual a 2×10-7 newton por metro de longitud.
El amperio es una unidad básica, junto con el metro, el segundo, y el kilogramo. Su definición no depende de la cantidad de carga, sino que a la inversa, el culombio es una unidad derivada definida como la cantidad de carga desplazada por una corriente de un amperio en un período de tiempo de un segundo.
Como resultado, la corriente eléctrica es una medida de la velocidad a la que fluye la carga eléctrica. Un amperio representa el promedio de un culombio de carga eléctrica por segundo.
CONTINUIDAD
Para hacer una medición de continuidad eléctrica con el multímetro MUL-100 debes usar la función "resistencia". Esta medición sirve para conocer si existe continuidad de un punto de la instalación eléctrica a otro punto, es decir, si la corriente eléctrica puede pasar fácilmente de un punto a otro de la instalación. Por ejemplo, podemos probar si un apagador funciona correctamente, o si un receptáculo o un aparato electrodoméstico se encuentra en cortocircuito.
Cuando se realiza la medición de la continuidad eléctrica de cualquier elemento de las instalaciones eléctricas residenciales, si el instrumento indica un valor en ohms, se concluye que la continuidad eléctrica es efectiva.
CORRIENTE O TENSIÓN ALTERNA
Se denomina corriente alterna (abreviada CA en español y AC en inglés, de alternating current) a la corriente eléctrica en la que la magnitud y el sentido varían cíclicamente. La forma de oscilación de la corriente alterna más comúnmente utilizada es la oscilación senoidal con la que se consigue una transmisión más eficiente de la energía, a tal punto que al hablar de corriente alterna se sobrentiende que se refiere a la corriente alterna senoidal. Sin embargo, en ciertas aplicaciones se utilizan otras formas de oscilación periódicas, tales como la triangular o la cuadrada. Utilizada genéricamente, la CA se refiere a la forma en la cual la electricidad llega a los hogares y a las industrias. Sin embargo, las señales de audio y de radio transmitidas por los cables eléctricos, son también ejemplos de corriente alterna. En estos usos, el fin más importante suele ser la transmisión y recuperación de la información codificada (o modulada) sobre la señal de la CA.
La corriente continua (CC en español, en inglés DC, de Direct Current) se refiere al flujo continuo de carga eléctrica a través de un conductor entre dos puntos de distinto potencial, que no cambia de sentido con el tiempo. A diferencia de la corriente alterna (CA en español, AC en inglés, de Alternating Current), en la corriente continua las cargas eléctricas circulan siempre en la misma dirección. Aunque comúnmente se identifica la corriente continua con una corriente constante, es continua toda corriente que mantenga siempre la misma polaridad, así disminuya su intensidad conforme se va consumiendo la carga (por ejemplo cuando se descarga una batería eléctrica).
También se dice corriente continua cuando los electrones se mueven siempre en el mismo sentido, el flujo se denomina corriente continua y va (por convenio) del polo positivo al negativo.
MULTÍMETRO
Un multimetro, también denominado polímetro,1 o Tester, es un instrumento eléctrico portátil para medir directamente magnitudes eléctricas activas, como corrientes y potenciales (tensiones), o pasivas, como resistencias, capacidades y otras. Las medidas pueden realizarse para corriente continua o alterna y en varios márgenes de medida cada una. Los hay analógicos y posteriormente se han introducido los digitales cuya función es la misma, con alguna variante añadida.
HISTORIA
El multimetro tiene un antecedente, denominado AVO, que ayudó a elaborar los multimetros actuales tanto digitales como analógicos. Su invención vino de la mano de Donald Macadie, un ingeniero de la British Post Office, a quien se le ocurrió la idea de unificar tres aparatos en uno, el amperímetro, el voltímetro y el óhmetro (de ahí viene su nombre, Multimetro AVO), que facilitó el trabajo a todas las personas que estudiaban cualquier ámbito de la electrónica.
AMPERÍMETRO
Para que el polímetro trabaje como amperímetro (Esquema 2) es preciso conectar una resistencia en paralelo con el instrumento de medida (vínculo). El valor de depende del valor en amperios que se quiera alcanzar cuando la aguja alcance el fondo de escala. En el polímetro aparecerán tantas resistencias conmutables como valores diferentes de fondos de escala se quieran tener. Por ejemplo, si se desean escalas de 10 miliamperios, 100 miliamperios y 1 amperio y de acuerdo con las características internas el instrumento de medida (vínculo), aparecerán tres resistencias conmutables. Si se desean medir corrientes elevadas con el polímetro como amperímetro, se suelen incorporar unas bornas de acceso independientes. Los circuitos internos estarán construidos con cable y componentes adecuados para soportar la corriente correspondiente.
Donde I es la intensidad máxima que deseamos medir (fondo de escala), (es la intensidad que circula por el galvanómetro e la corriente que pasa por la resistencia shunt.
A partir de la relación: Que se deduce de la Ley de Ohm llegamos al valor que debe tener la resistencia shunt. De esta ecuación se obtiene el valor de que hace que por el galvanómetro pasen mA cuando en el circuito exterior circulan I mA.
A partir de la relación: Que se deduce de la Ley de Ohm llegamos al valor que debe tener la resistencia shunt. De esta ecuación se obtiene el valor de que hace que por el galvanómetro pasen mA cuando en el circuito exterior circulan I mA.
VOLTÍMETRO
Para que el polímetro trabaje como voltímetro (Esquema 3) es preciso conectar una resistencia en serie con el instrumento de medida. El valor de depende del valor en voltios que se quiera alcanzar cuando la aguja alcance el fondo de escala. En el polímetro aparecerán tantas resistencias conmutables como valores diferentes de fondos de escala se quieran tener. Por ejemplo, en el caso de requerir 10 voltios, 20 voltios, 50 voltios y 200 voltios, existirán cuatro resistencias diferentes.
ÓHMETRO
El óhmetro permite medir la tolerancia en Ohmios de las resistencias. Una pila interna hace circular una corriente a través de la resistencia a medir, el instrumento y una resistencia adicional de ajuste. Cuando los terminales de medida se ponen en cortocircuito circula la máxima corriente por el galvanómetro. Es el valor de corriente que se asocia a R = 0. Con la resistencia de ajuste se retoca esa corriente hasta que coincida con el fondo de escala y en la división que indica la corriente máxima se pone el valor de 0 ohmios. Cuando en los terminales se conecta la resistencia que se desea medir, se provoca una caída de tensión y la aguja se desplaza hacia valores inferiores de corriente, esto es, hacia la izquierda. La escala de resistencias crecerá, pues, de derecha a izquierda.
Debido a la relación inversa entre resistencia y corriente (R=V/I), la escala del óhmetro no es lineal, lo cual provocará mayor error de medida conforme nos acerquemos a corrientes pequeñas (grandes valores de la resistencia R a medir).
COMO MEDIR CON EL MULTIMETRO DIGITAL
MIDIENDO TENSIONES
Para medir una tensión, colocaremos las bornas en las clavijas, y no tendremos más que colocar ambas puntas entre los puntos de lectura que queramos medir. Si lo que queremos es medir voltaje absoluto, colocaremos la borna negra en cualquier masa (un cable negro de molex o el chasis del ordenador) y la otra borna en el punto a medir. Si lo que queremos es medir diferencias de voltaje entre dos puntos, no tendremos más que colocar una borna en cada lugar.
MIDIENDO RESISTENCIAS
El procedimiento para medir una resistencia es bastante similar al de medir tensiones. Basta con colocar la ruleta en la posición de ohmios y en la escala apropiada al tamaño de la resistencia que vamos a medir. Si no sabemos cuántos ohmios tiene la resistencia a medir, empezaremos con colocar la ruleta en la escala más grande, e iremos reduciendo la escala hasta que encontremos la que más precisión nos da sin salirnos de rango.
MIDIENDO INTENSIDADES
El proceso para medir intensidades es algo más complicado, puesto que en lugar de medirse en paralelo, se mide en serie con el circuito en cuestión. Por esto, para medir intensidades tendremos que abrir el circuito, es decir, desconectar algún cable para intercalar el Tester en medio, con el propósito de que la intensidad circule por dentro del Tester. Precisamente por esto, hemos comentado antes que un Tester con las bornas puestas para medir intensidades tiene resistencia interna casi nula, para no provocar cambios en el circuito que queramos medir.
Para medir una intensidad, abriremos el circuito en cualquiera de sus puntos, y configuraremos el Tester adecuadamente (borna roja en clavija de amperios de más capacidad, 10 A en el caso del Tester del ejemplo, borna negra en clavija común COM).
Una vez tengamos el circuito abierto y el Tester bien configurado, procederemos a cerrar el circuito usando para ello el Tester, es decir, colocaremos cada borna del Tester en cada uno de los dos extremos del circuito abierto que tenemos. Con ello se cerrará el circuito y la intensidad circulará por el interior del multimetro para ser leída.
PROPIEDADES ADMINISTRATIVAS (ALGUNAS):
El sistema operativo padre de Windows se denomina D.O.S el cual se caracterizaba por ser de solo texto las ordenas (comandos) se digitaban en idioma inglés sin espacios y podían estar en mayúscula o minúscula; Windows D.O.S administraba sus comandos e dos grupos internos y externos los comandos internos se caracterizaban porque su ejecución es inmediata ya que están internos se caracterizan porque su ejecución es inmediata ya que están cargados en la memoria del sistema; algunos comandos internos son: CLS, TIME, DIR, MD, CD, VOL, PEM, DEL, COPY entre otros.
Los comandos externos se caracterizaban porque para su ejecución requerían del archivo que permitía ejecutarlo.
POR EJEMPLO:
- Formato
- SCANDISK
- ATTRIB
- CHKDSK
- DELTREE
- LABEL
- TREE
- DISKCOPY
LAS HERRAMIENTAS EN LA APLICACIÓN DE MANTENIMIENTO PREVENTIVO Y PREDICTIVO DE LOS EQUIPOS DE COMPUTO:
Se hace uso de dos tipos de herramientas unas fichas y unas lógicas:
En la empresa se debe utilizar únicamente que la autoridad competente (DEPARTAMENTO DE SISTEMAS) haya instalado y oficializado en el acta de entrega de los equipos.
Tanto el Hardware como los datos don propiedad de la empresa o del cliente que solicita el servicio, su copia o substracción o daño intencional o utilización para fines, con fines diferentes solicitados por el propietario o la compañía.
El departamento de sistemas llevara el control de Software y Hardware basándose en el serial que cada equipo al cual usted como técnico debe hacerle seguimiento.
Lo primero que usted debe realizar antes de empezar el debido proceso de mantenimiento es hacer un formato de entrega del equipo los dispositivos que tiene, lo que le falta, su estado (que este bueno o malo) en lo posible cada positivo debe aparecer con su número de serie y marca para evitar inconvenientes con el cliente a la hora de entrega.
Antes de manipular el equipo de computo asegúrese de evitar que la estática de su cuerpo no dañe los dispositivos del equipo para esto use una manilla antiestática y en lo posible guantes de ates que sirvan de aislantes.
La información es un recurso valioso para el cliente o la empresa.
Por lo tanto usted como técnico debe adoptar medidas de prevención contra accesos no autorizados dado que la información está expuesta a actos intencionales como accidentales de confidencialidad, borrado o copia.
Para aplicar o habilitar cierto grado de protección con los medios regularmente disponibles recomiende a su cliente lo siguiente:
- Habilite la clave de autorización de encendido; establezca la previa autorización del cliente; recomendar que este clave no se debe olvidar ya que desactivarla requiere tiempo valioso durante el cual el computador no puede ser utilizado.
- Recomendar que dicha clave solo la deben conocer aquellas personas que deber hacer uso del equipo.
CARGA ELÉCTRICA DEL ELECTRÓN:
El electrón comúnmente representado por el símbolo: e−, es una partícula subatómica con una carga eléctrica elemental negativa. Un electrón no tiene componentes o subestructura conocidos, en otras palabras, generalmente se define como una partícula elemental. En la teoría de cuerdas se dice que un electrón se encuentra formado por una subestructura (cuerdas).Tiene una masa que es aproximadamente 1836 veces menor con respecto a la del protón. El momento angular (espín) intrínseco del electrón es un valor semientero en unidades de ħ, lo que significa que es un fermión. Su antipartícula es denominada positrón: es idéntica excepto por el hecho de que tiene cargas —entre ellas, la eléctrica— de signo opuesto. Cuando un electrón colisiona con un positrón, las dos partículas pueden resultar totalmente aniquiladas y producir fotones de rayos gamma.
CARGA ELÉCTRICA DE PROTON:
el protón es una partícula subatómica con una carga eléctrica elemental positiva 1 (1,6 × 10-19 C), igual en valor absoluto y de signo contrario a la del electrón, y una masa 1836 veces superior a la de un electrón.Experimentalmente, se observa el protón como estable, con un límite inferior en su vida media de unos 10 años, aunque algunas teorías predicen que el protón puede desintegrarse en otras partículas.Originalmente se pensó que el protón era una partícula elemental pero desde la década de 1970 existe una evidencia sólida de que es una partícula compuesta. Para la cromodinámica cuántica el protón es una partícula formada por la unión estable de tres quarks.
EL CLORURO DE SODIO:
El cloruro de sodio, más comúnmente conocido como sal de mesa, o en su forma mineral halita, es un compuesto químico con la fórmula NaCl. El cloruro de sodio es una de las sales responsable de la salinidad del océano y del fluido extracelular de muchos organismos. También es el mayor componente de la sal comestible, comúnmente usada como condimento y conservante de comida.
En la antigüedad, el cloruro de sodio era muy apetecido como un bien transable y como condimento, y se remuneraba en la época preclásica romana a los soldados que construían la Vía Salaria, que empezaba en las canteras de Ostia hasta Roma, con un generoso salarium argentum. También era el salario de un esclavo, ya que se entregaba una pequeña bolsa con sal; por lo que la palabra asalariado tiene un significado etimológicamente peyorativo.
LOS PELIGROS DE LA CORRIENTE ELÉCTRICA:
La energía eléctrica tiene un uso transversal y es una de las fuentes energéticas más utilizadas en el mundo moderno. Sin embargo, esto trae como consecuencia algunos peligros en su uso en todos los ámbitos, como empresas, comercio, hogar, etc.
Para los seres humanos, la corriente eléctrica es peligrosa, porque entre los cinco sentidos que posee el hombre, éste no tiene ninguno para detectar la energía eléctrica en un cable que esté activado; sólo podemos registrar sus consecuencias.
LOS EFECTOS DE LA CORRIENTE ELÉCTRICA:
la corriente electrica es de gran importancia y utilidad por el conjunto de efectos que produce en los conductores por los cuales atraviesa y los alrededores entre estos efectos tenemos:
- TERMICO
- QUIMICO
- MAGNETICO
- LUMINICO
- FISIOLOGICO
- CALORIFICO
Efecto térmico: se produce cuando un conductor es atravesado por una corriente eléctrica, trayendo como consecuencia que dicho conductor se caliente. en este caso la energía eléctrica es convertida en energía calorífica, tal como ocurre cuando se calienta una plancha o una hornilla eléctrica de la cocina y cuando se pone en funcionamiento un calentador de agua.
- Efecto Químico: se produce cuando la corriente eléctrica es llevada a través de ciertas sustancias, trayendo como consecuencia cambios químicos en dichas sustancias. así por ejemplo, si una corriente atraviesa agua con ácido, este se descompone en oxigeno e hidrógeno. por este efecto algunas sustancias son alteradas químicamente cuando son atravesadas por una corriente eléctrica.
- Efecto Magnético: se lleva acabo cuando alrededor de los conductores que transportan las corrientes eléctricas se producen campos magnéticos. Así, cuando se acerca una aguja magnética a un conductor que transporta corriente, se observa que la aguja se desvía bruscamente de su posición.
- Efecto Lumínico: se pone de manifiesto cuando al pasar la corriente a través del filamento se enciende una bombilla eléctrica. la energía eléctrica se transforma en energía luminosa, es el caso de los tubos fluorescentes, tubos de descarga y diodos luminosos.
- Efecto Fisiológico: afecta a los hombres y animales y consiste en el paso de corriente a través del cuerpo humano y de los animales originando electrocutar. aquí se tienen los aparatos de eletromedicina y el sacrificio por electroshock del ganado.
- Efecto Calorífico: Todas las sustancias se calientan al paso de la corriente y, por lo tanto, también lo hará el cuerpo humano. En especial, los puntos de entrada y de salida de la corriente quedarán amenazados, pues debido a las resistencias de paso, relativamente grandes, se disiparán en ellos grandes potencias (P = I2 x R) que se transformarán en calor. Además en los tejidos calientes, las proteínas se coagulan y, por otro lado, una elevación de sólo 15°C de la temperatura de los músculos destruye los glóbulos rojos de la sangre.
TARJETAS DE INTEL:
TARJETAS DE ASROCK:
TARJETAS DE ASUS:
TARJETAS DE MSI:
TARJETAS DE FOXCONN:
TARJETAS DE GIGABYTE:
TARJETAS DE ECS "PC CHIPS":
.jpg)
TARJETAS DE BIOSTAR:
LOS OPERADORES ELÉCTRICOS:
Operadores eléctricos son los que consiguen convertir en luz toda la corriente eléctrica que les llega, sin perder, como las bombillas incandescentes, una parte en forma de calor. En contrapartida, los LED iluminan menos que las bombillas, de forma que solo se pueden utilizar para señalización, pero no para iluminación de una determinada zona.
LAS CLASES DE OPERADORES ELÉCTRICOS:
GENERADORES:
Generador eléctrico de una fase que genera una corriente eléctrica alterna (cambia periódicamente de sentido), haciendo girar un imán permanente cerca de una BOBINA.
también es todo dispositivo capaz de mantener una diferencia de potencial eléctrica entre dos de sus puntos (llamados polos,terminales o bornes) transformando la energía mecánica en eléctrica . Esta transformación se consigue por la acción de un campo magnético sobre los conductores eléctricos dispuestos sobre una armadura (denominada también estator). Si se produce mecánicamente un movimiento relativo entre los conductores y el campo, se generará una fuerza electromotriz (F.E.M.). Este sistema está basado en la ley de faraday.
LOS CONDUCTORES:
Son materiales cuya resistencia al paso de la electricidad es muy baja. Los mejores conductores eléctricos son metales, como el cobre, el oro, el
hierro y el aluminio, y sus aleaciones, aunque existen otros materiales no metálicos que también poseen la propiedad de conducir la electricidad, como el grafito o las disoluciones y soluciones salinas (por ejemplo, el agua de mar) o cualquier material en estado de plasma.
Para el transporte de energía eléctrica, así como para cualquier instalación de uso doméstico o industrial, el mejor conductor es la plata, pero debido a su elevado precio, los materiales empleados habitualmente son el cobre (en forma de cables de uno o varios hilos), o el aluminio; metal que si bien tiene una conductividad eléctrica del orden del 60% de la del cobre, es sin embargo un material tres veces más ligero, por lo que su empleo está más indicado en líneas aéreas de transmisión de energía eléctrica en las redes de alta tensión.
RECEPTORES:
Los receptores son aquellos operadores eléctricos que reciben la energía eléctrica y la transforman en cualquier otro tipo de energía (luz, calor, sonido, movimiento...).
HAY DISTINTOS TIPOS DE RECEPTORES ELÉCTRICOS:
RECEPTORES TÉRMICOS:
Son dispositivos en los que se transforma la energía en calor (estufas, calentadores, planchas, secadores).
RECEPTORES LUMÍNICOS:
Son aparatos que reciben energía eléctrica y la transforman en luz (lámparas).
LOS RECEPTORES ELECTROQUIMICOS:
Son los que transforman la energía eléctrica en energía química, dando lugar a reacciones químicas (células electrónicas).
RECEPTORES MECÁNICOS:
Es una máquina que transforma la energía eléctrica en energía mecánica (motores eléctricos de corriente continua o alterna).
Al igual que el generador, el receptor tiene dos características propias: la fuerza contra electromotriz y la resistencia interna.
Fuerza contra electromotriz E´ es la energía consumida por el motor en un segundo y por unidad de intensidad.
ELEMENTOS DE CONEXIÓN:
Permite conectar entre sí con comodidad todos los operadores de un circuito eléctrico.
ELEMENTOS DE PROTECCIÓN:
Las instalaciones eléctricas disponen de diversos elementos de seguridad para disminuir el riesgo de accidentes, como los causados por cortocircuitos, sobrecargas o contacto de personas o animales con elementos en tensión. Un cortocircuito se produce por fallos en el aislante de los conductores, por contacto accidental entre conductores aéreos debidos a fuertes vientos o rotura de los apoyos. Dado que un cortocircuito puede causar daños importantes en las instalaciones eléctricas e incluso incendios en edificios, las instalaciones están normalmente dotadas de fusibles, interruptores magneto térmica o diferencial y tomas de tierra, a fin de proteger a las personas y las cosas.
ELEMENTOS DE CONTROL:
son los que controlan la circulación de la corriente eléctrica en un circuito.
Interruptor: es un elemento con dos estados estables, uno de apertura del circuito y otro de cierre.
Pulsador: también sirve para abrir o cerrar el circuito eléctrico, pero solo tiene un estado estable. Hay pulsadores normalmente abierto que solo deja pasar la corriente durante el tiempo que permanece pulsado. Y hay otros pulsadores cerrados que funcionan al revés.
CIRCUITO ELEMENTAL:
CONTROL DE CIRCUITOS:
El paso de corriente por un circuito elemental depende de la posición del elemento de control según sea esta, distinguimos entre circuito abierto y circuito cerradohttp://www.youtube.com/watch?v=t97XK6Ph0Yk
MAGNITUDES
MEDIDAS DE MAGNITUDES:
TIPOS DE CIRCUITOS:
Un circuito es una red eléctrica (interconexión de dos o más componentes, tales como resistencias, inductores, condensadores,fuentes, interruptores y semiconductores) que contiene al menos una trayectoria cerrada. Los circuitos que contienen solo fuentes, componentes lineales (resistores, condensadores, inductores) y elementos de distribución lineales (líneas de transmisión o cables) pueden analizarse por métodos algebraicos para determinar su comportamiento en corriente o en corriente alterna. Un circuito que tiene componentes electrónicos es denominado un circuito electrónico. Estas redes son generalmente no lineales y requieren diseños y herramientas de análisis mucho más complejos.
Pulsador: también sirve para abrir o cerrar el circuito eléctrico, pero solo tiene un estado estable. Hay pulsadores normalmente abierto que solo deja pasar la corriente durante el tiempo que permanece pulsado. Y hay otros pulsadores cerrados que funcionan al revés.
CIRCUITO ELEMENTAL:
Operadores eléctricos se montan de manera que sea posible la circulación de la corriente eléctrica a través de ellos así, si unimos un generador con otros operadores eléctricos por medio de conductores obtenemos un circuito eléctrico elemental.
CONTROL DE CIRCUITOS:
El paso de corriente por un circuito elemental depende de la posición del elemento de control según sea esta, distinguimos entre circuito abierto y circuito cerradohttp://www.youtube.com/watch?v=t97XK6Ph0Yk
MAGNITUDES
Para poder montar y controlar circuitos eléctricos es necesario conocer las magnitudes eléctricas básicas.Saber medirlas y establecer relaciones entre ellas las que se puedan medir en un circuito son la diferencia de potencial, la intensidad y la resistencia.
MEDIDAS DE MAGNITUDES:
Para medir el valor de magnitudes podemos utilizar diferentes aparatos como el voltímetro o el óhmetro sin embargo lo más habitual es utilizar el polímetro ya que este aparato puede ser utilizado para medir cualquiera de ellos solo ajustándola.
TIPOS DE CIRCUITOS:
Un circuito es una red eléctrica (interconexión de dos o más componentes, tales como resistencias, inductores, condensadores,fuentes, interruptores y semiconductores) que contiene al menos una trayectoria cerrada. Los circuitos que contienen solo fuentes, componentes lineales (resistores, condensadores, inductores) y elementos de distribución lineales (líneas de transmisión o cables) pueden analizarse por métodos algebraicos para determinar su comportamiento en corriente o en corriente alterna. Un circuito que tiene componentes electrónicos es denominado un circuito electrónico. Estas redes son generalmente no lineales y requieren diseños y herramientas de análisis mucho más complejos.
CIRCUITO ABIERTO:
es cuando la trayectoria de la corriente tienen alguna interrupción, hay una diferencia de potencias pero no hay corriente.
CIRCUITO ELÉCTRICO:
es el recorrido o trayectoria que sigue la corriente eléctrica desde que sale de la fuente hasta que retorna a ella, pasando por una o mas carga a través de unos conductores.
CIRCUITO CERRADO:
si la trayectoria de la corriente no tiene ninguna interrupción hay diferencia de potencial y corriente.
CIRCUITO SIMPLE:
cuando el circuito abierto o cerrado, tiene una sola fuente y una sola carga.
CIRCUITOS INTEGRADOS DIGITALES:
Los circuitos integrados digitales se utilizan principalmente para construir sistemas informáticos, también se producen en los teléfonos celulares, equipos de música y televisores. Los circuitos integrados digitales incluyen microprocesadores, microcontroladores y circuitos lógicos. Realizan cálculos matemáticos, dirigen el flujo de datos y toman decisiones basadas en principios lógicos booleanos. El sistema booleano utilizado se centra en dos números: 0 y 1. Por otro lado, el sistema de base 10, el sistema de numeración que aprendes en la escuela primaria, se basa en 10 números: 0, 1, 3, 4, 5, 6, 7, 8 y 9
Los circuitos integrados digitales se utilizan principalmente para construir sistemas informáticos, también se producen en los teléfonos celulares, equipos de música y televisores. Los circuitos integrados digitales incluyen microprocesadores, microcontroladores y circuitos lógicos. Realizan cálculos matemáticos, dirigen el flujo de datos y toman decisiones basadas en principios lógicos booleanos. El sistema booleano utilizado se centra en dos números: 0 y 1. Por otro lado, el sistema de base 10, el sistema de numeración que aprendes en la escuela primaria, se basa en 10 números: 0, 1, 3, 4, 5, 6, 7, 8 y 9
CIRCUITOS INTEGRADOS ANÁLOGOS:
Los circuitos integrados analógicos más comúnmente constituyen una parte de las fuentes de alimentación, los instrumentos y las comunicaciones. En estas aplicaciones, los circuitos integrados analógicos amplifican, filtran y modifican señales eléctricas. En los teléfonos celulares, amplifican y filtran la señal de entrada de la antena del teléfono. El sonido codificado en la señal tiene un nivel de baja amplitud, después de que el circuito filtra la señal sonora de la señal de entrada, el circuito amplifica la señal de sonido y lo envía al altavoz de tu teléfono celular, lo que le permite escuchar la voz en el otro extremo.
ESQUEMAS ELÉCTRICOS:
En un esquema, los componentes se identifican mediante un descriptor o referencia que se imprime en la lista de partes. Por ejemplo, M1 es el primer Motor, K1 es el primer Contactor, Q1 es el primer Interruptortermomagnetico. A menudo el valor del componente se pone en el esquemático al lado del símbolo de la parte. Las leyendas (como referencia y valor) no deben ser cruzadas o invadidas por cables ya que esto hace que no se entiendan dichas leyendas.
EL SENTIDO DE LA CORRIENTE ELÉCTRICA:
La corriente eléctrica es la circulación de electrones a través de un material conductor que se mueven siempre del polo (-) al polo (+) de la fuente de suministro. Aunque el sentido convencional de circulación de la corriente eléctrica es a la inversa, del polo (+) al polo (-). Este criterio se debe a razones históricas ya que en la época en que trató de explicar cómo fluía la corriente eléctrica por los materiales, la comunidad científica desconocía la existencia de los electrones y decidió ese sentido, aunque podría haber acordando lo contrario, como ocurre. No obstante en la práctica, ese error no influye para nada en lo que al estudio de la corriente eléctrica se refiere.
EL CIRCUITO ELÉCTRICO:
Un circuito eléctrico es un arreglo que permite el flujo completo de corriente eléctrica bajo la influencia de un voltaje.Un circuito eléctrico típicamente está compuesto por conductores y cables conectados a ciertos elementos de circuito como aparatos (que aprovechan el flujo) y resistencias (que lo regulan).La analogía sería al flujo de un circuito de agua que funciona bajo la presión del flujo.
DIFERENCIA ENTRE 32 BITS Y 64 BITS:
DIFERENCIA ENTRE 32 BITS Y 64 BITS:
En principio significa que el sistema es capaz de de desplazar el doble de información por ciclo de reloj que en un sistema de 32 bits. OJO, no que ese desplazamiento sea más rápido, sino que se desplazan más datos. Evidentemente, lo primero puede implicar lo segundo en determinadas circunstancias, pero no siempre.
También implica un aumento en las direcciones de memoria, lo que hace que se supere el límite que tienen los sistemas de 32bits, establecido en 4GB. La capacidad de direccionamiento de memoria de un sistema de 64bits es de aproximadamente 16 exabytes.
Para un usuario doméstico son muy pocas las ocasiones en las que realmente va a necesitar más de 3.5GB de RAM. Por otra parte, las versiones superiores de Windows Vista, aunque no dejan disponibles para el usuario más de 3.5GB (aproximadamente), sí que aprovecha ese resto de memoria, desplazando hacia esa zona una parte de lo que antes se ejecutaba en la zona disponible para el sistema
Hay que aclarar que no solo existe esta limitación por parte del sistema operativo. Son muchas las placas base que cuando se instala el máximo de RAM soportada (4GB o más) es la propia BIOS de la placa base la que impone una restricción de aproximadamente el 10% de la capacidad total de la memoria.
En cuanto a la memoria, si bien es cierto que vamos a poder utilizar los 4GB de memoria íntegramente, también es ciertos que las direcciones de memoria son mayores, por lo que la misma información nos va a ocupar más espacio, lo que quiere decir que vamos a tener un incremento en la memoria utilizable, pero no un incremento igual en los datos reales que van a caber en ella.
Otra cosa seria si hablamos de más de 4GB de RAM.
VENTAJAS QUE TIENE LAS VERSIONES DE 64 BITS:
La principal de todas es que las versiones de 64 bits suportan mucha más memoria (tanto RAM como virtual) que las versiones de 32 bits.
Todos los sistemas operativos de 32 bits tienen un límite en la memoria RAM de 4Gb (que además, en el caso de Windows, no suelen aprovecharse completos). Esto en realidad para uso doméstico no es un gran obstáculo, ya que no es habitual instalar esa cantidad de memoria.
Hay algunos programas desarrollados para 64 bits, pero son programas profesionales que un usuario doméstico no va a utilizar normalmente.
Las versiones de 64 bits no tienen ese límite, por lo que podemos instalar bastante más memoria.
La cantidad máxima de RAM soportada por las versiones de 64 bits de Windows son las siguientes:
Windows XP Profesional 64 bits.- 16Gb de memoria RAM.
Windows Vista Home Basic 64 bits.- 8Gb de memoria RAM.
Windows Vista Home Premiun 64 bits.- 16Gb de memoria RAM.
Windows Vista (Resto de versiones) de 64 bits.- - 128Gb de memoria RAM.
Como podemos ver, las cantidades de RAM son bastante mayores.
Además de esta ventaja en la RAM, los sistemas operativos de 64 bits son algo más rápidos que los de 32 bits, más estables y más seguros.
¿Quiere decir esto que sea mucho mejor instalar Windows 64 bits que Windows 32 bits?.
Pues hasta cierto punto no. Los SO de 64 bits están diseñados más para un uso profesional que doméstico.
Estos sistemas tienen también tienen una serie de inconvenientes para uso doméstico.
En primer lugar, decir que en el caso del Windows XP 64 bits, le pasa exactamente lo mismo que al XP Media Center. Es la versión inglesa (EEUU) con MUI en español, lo que suele dar algunos problemas con actualizaciones y con algunos programas. Esto está solucionado en las versiones de 64 bits de Windows Vista, que si son en el idioma correspondiente.
Además de este problema, las versiones de 64 bits tienen una serie de inconvenientes:
- No son compatibles con programas de 16 bits o inferiores.
- Algunos programas (como algunos antivirus, algunos programas de grabación y similares), aunque son programas de 32 bits no son compatibles con Windows Vista 64 bits.
- Hay problemas de drivers para 64 bits.
- Los SO de 64 bits son más caros que los de 32 bits (aunque la diferencia de precio no es muy grande).
VELOCIDAD DE ROTACIÓN DE UN DISCO DURO MECÁNICO:
Velocidad angular a la que giran los platos, medida en revoluciones por minuto (rpm). Los discos duros modernos de gama media tienen una velocidad de 7.200 rpm. Los discos duros portátiles ofrecen una velocidad menor, de 5.400 rpm. Existen velocidades mayores (10.000-15.000 rpm), pero se utilizan en equipos destinados a un uso profesional. Cuanto mayor sea la velocidad de rotación tardaremos menos en situarnos en el sector en que esta situada la información requerida.
FUNCIONAMIENTO MECÁNICO:
Un disco duro suele tener:
- Platos, en donde se graban los datos.
- Cabezal de lectura/escritura.
- Motor, que hace girar los platos.
- Electroimán, que mueve el cabezal.
- Circuito electrónico de control, que incluye: interfaz con la computadora, memoria caché.
- Bolsita desecante (gel de sílice), para evitar la humedad.
- Caja, que ha de proteger de la suciedad, motivo por el cual suele traer algún filtro de aire.
SERIAL DE ORO PARA WINDOWS 7 TODAS LAS VERSIONES:
Un serial de oro es, pues simplemente un serial de Windows que tiene licencia ilimitada para instalarse en cualquier equipo, lo que quiere decir que no caducará nunca porque es una versión especial que Microsoft otorga a cualquier empresa. no ayuda a descargar todas las actualizaciones de microsoft, así no tenemos que buscar mas activadores de windows con la licencia resolvemos full
Nota: Aquí La Licencia 22TKD-F8XX6-YG69F-9M66D-PMJBM.
SERIAL DE ORO PARA WINDOWS 8 PARA ACTIVAR CUALQUIER VERSIÓN:
En el presente post se muestran una serie de serials para la activación o instalación de las versiones del nuevo sistema operativo de la Microsoft: Windows 8.
Algunos de los serials son extraídos de medios como: foros o sitios webs que desde antes del lanzamiento oficial ya estaban colocando en la red los famosos serials de oro tan buscado por los usuarios que por falta de recurso económico para poder adquirir una licencia de Windows 8 original les toca descargar una versión y luego rebuscarse por una clave valida del producto y poder gozar de las prestaciones del sistema operativo.
ALGUNOS SERIALES:
Windows 8 de 32 Bits:
TK8TP-9JN6P-7X7WW-RFFTV-B7QPF
DNJXJ-7XBW8-2378T-X22TX-BKG7J
Windows 8 de 64 Bits:
TK8TP-9JN6P-7X7WW-RFFTV-B7QPF
Windows 8 RT
6RH4V-HNTWC-JQKG8-RFR3R-36498
4Y8N3-H7MMW-C76VJ-YD3XV-MBDKV
TK8TP-9JN6P-7X7WW-RFFTV-B7QPF
Windows 8 Professional:
XKY4K-2NRWR-8F6P2-448RF-CRYQH
Windows 8 WMC (Windows Media Center):
RR3BN-3YY9P-9D7FC-7J4YF-QGJXW
NG4HW-VH26C-733KW-K6F98-J8CK4
GNBB8-YVD74-QJHX6-27H4K-8QHDG
TK8TP-9JN6P-7X7WW-RFFTV-B7QPF
DNJXJ-7XBW8-2378T-X22TX-BKG7J
Windows 8 de 64 Bits:
TK8TP-9JN6P-7X7WW-RFFTV-B7QPF
Windows 8 RT
6RH4V-HNTWC-JQKG8-RFR3R-36498
4Y8N3-H7MMW-C76VJ-YD3XV-MBDKV
TK8TP-9JN6P-7X7WW-RFFTV-B7QPF
Windows 8 Professional:
XKY4K-2NRWR-8F6P2-448RF-CRYQH
Windows 8 WMC (Windows Media Center):
RR3BN-3YY9P-9D7FC-7J4YF-QGJXW
NG4HW-VH26C-733KW-K6F98-J8CK4
GNBB8-YVD74-QJHX6-27H4K-8QHDG
SERIAL DE ORO PARA WINDOWS 10:
Para muchos Windows 10 ha sido todo lo que en su momento debió ser Windows 8, logrando combinar los elementos que hoy en día tienen la mayoría de las computadoras e integrandolos de forma inteligente con las pantallas táctiles que poco a poco empiezan a llegar al mercado de consumo.
Así toda la serie de novedades que trajo este sistema operativo empiezan a ser adoptadas por la mayoría de los usuarios debido a que su actualización es gratuita, sin embargo, algunos usuarios por diversos motivos han necesitado instalar desde cero Windows 10 y ellos se han topado con la necesidad de instalar una serial key.
Por si eres de estos usuarios, te comparto las siguientes clave de producto de Windows 10 que te permitirán instalar el sistema operativo sin ningún inconveniente. Estas seriales se comportan como hace muchos años y versiones anteriores de windows como serial de oro para instalar Windows 10.
Dependiendo de la versión que desees activar deberás utilizar cualquiera de las siguientes seriales- Windows 10 Serial Key: NKJFK-GPHP7-G8C3J-P6JXR-HQRJR
Para activar una versión en especifico:
- Windows 10 Home: KTNPV-KTRK4-3RRR8-39X6W-W44T3
- Windows 10 Pro: 8N67H-M3CY9-QT7C4-2TR7M-TXYCV
- Windows 10 Pro Edition: VK7JG-NPHTM-C97JM-9MPGT-3V66T
- Windows 10 Enterprise: CKFK9-QNGF2-D34FM-99QX2-8XC4K
SENTIDO DE GIRO DEL DISCO DURO:
Se llama disco duro o disco solido (en inglés hard disk, abreviado con frecuencia HD o HDD) al dispositivo encargado de almacenar información de forma permanente en una computadora.
Los discos duros generalmente utilizan un sistema de grabación magnética digital. En este tipo de disco encontramos dentro de la carcasa una serie de platos metálicos apilados girando a gran velocidad. Sobre estos platos se sitúan los cabezales encargados de leer o escribir los impulsos magnéticos. Hay distintos estándares a la hora de comunicar un disco duro con la computadora. Los más utilizados son Integrated Drive Electrónicos (IDE), SCSI, y SATA, este último estandarizado en el año 2004.
Tal y como sale de fábrica, el disco duro no puede ser utilizado por un sistema operativo. Antes tenemos que definir en él un formato de bajo nivel, una o más particiones y luego hemos de darles un formato que pueda ser entendido por nuestro sistema.
También existe otro tipo de discos denominados de estado sólido que utilizan cierto tipo de memorias construidas con semiconductores para almacenar la información. El uso de esta clase de discos generalmente se limitaba a las supercomputadoras, por su elevado precio, aunque hoy en día ya se puede encontrar en el mercado unidades mucho más económicas de baja capacidad (hasta 64 GB) para el uso en ordenadores personales (sobretodo portátil). Así, el caché de pista es una memoria de estado sólido, tipo memoria RAM, dentro de un disco duro de estado sólido.
Tabla de contenidos
* 1 Estructura física
o 1.1 Direccionamiento
* 2 Estructura lógica
* 3 Funcionamiento mecánico
* 4 Historia
* 5 Características de un disco duro
* 6 Fabricantes
* 7 Véase también
* 8 Enlaces externos
Los discos duros generalmente utilizan un sistema de grabación magnética digital. En este tipo de disco encontramos dentro de la carcasa una serie de platos metálicos apilados girando a gran velocidad. Sobre estos platos se sitúan los cabezales encargados de leer o escribir los impulsos magnéticos. Hay distintos estándares a la hora de comunicar un disco duro con la computadora. Los más utilizados son Integrated Drive Electrónicos (IDE), SCSI, y SATA, este último estandarizado en el año 2004.
Tal y como sale de fábrica, el disco duro no puede ser utilizado por un sistema operativo. Antes tenemos que definir en él un formato de bajo nivel, una o más particiones y luego hemos de darles un formato que pueda ser entendido por nuestro sistema.
También existe otro tipo de discos denominados de estado sólido que utilizan cierto tipo de memorias construidas con semiconductores para almacenar la información. El uso de esta clase de discos generalmente se limitaba a las supercomputadoras, por su elevado precio, aunque hoy en día ya se puede encontrar en el mercado unidades mucho más económicas de baja capacidad (hasta 64 GB) para el uso en ordenadores personales (sobretodo portátil). Así, el caché de pista es una memoria de estado sólido, tipo memoria RAM, dentro de un disco duro de estado sólido.
Tabla de contenidos
* 1 Estructura física
o 1.1 Direccionamiento
* 2 Estructura lógica
* 3 Funcionamiento mecánico
* 4 Historia
* 5 Características de un disco duro
* 6 Fabricantes
* 7 Véase también
* 8 Enlaces externos
Dentro de un disco duro hay varios platos (entre 2 y 4), que son discos (de aluminio o cristal) concéntricos y que giran todos a la vez. El cabezal (dispositivo de lectura y escritura) es un conjunto de brazos alineados verticalmente que se mueven hacia dentro o fuera según convenga, todos a la vez. En la punta de dichos brazos están las cabezas de lectura/escritura, que gracias al movimiento del cabezal pueden leer tanto zonas interiores como exteriores del disco.
Cada plato tiene dos caras, y es necesaria una cabeza de lectura/escritura para cada cara (no es una cabeza por plato, sino una por cara). Si se mira el esquema Cilindro-Cabeza-Sector (más abajo), a primera vista se ven 4 brazos, uno para cada plato. En realidad, cada uno de los brazos es doble, y contiene 2 cabezas: una para leer la cara superior del plato, y otra para leer la cara inferior. Por tanto, hay 8 cabezas para leer 4 platos. Las cabezas de lectura/escritura nunca tocan el disco, sino que pasan muy cerca (hasta a 3 nanómetros). Si alguna llega a tocarlo, causaría muchos daños en el disco, debido a lo rápido que giran los platos (uno de 7.200 revoluciones por minuto se mueve a 120 km/h en el borde).
Direccionamiento
Cilindro, Cabeza y Sector Cilindro, Cabeza y Sector
Cada plato tiene dos caras, y es necesaria una cabeza de lectura/escritura para cada cara (no es una cabeza por plato, sino una por cara). Si se mira el esquema Cilindro-Cabeza-Sector (más abajo), a primera vista se ven 4 brazos, uno para cada plato. En realidad, cada uno de los brazos es doble, y contiene 2 cabezas: una para leer la cara superior del plato, y otra para leer la cara inferior. Por tanto, hay 8 cabezas para leer 4 platos. Las cabezas de lectura/escritura nunca tocan el disco, sino que pasan muy cerca (hasta a 3 nanómetros). Si alguna llega a tocarlo, causaría muchos daños en el disco, debido a lo rápido que giran los platos (uno de 7.200 revoluciones por minuto se mueve a 120 km/h en el borde).
Direccionamiento
Cilindro, Cabeza y Sector Cilindro, Cabeza y Sector
Velocidad de Rotación de un Disco Duro mecánico
Un disco duro es un dispositivo utilizado por el ordenador para almacenar datos durante
un tiempo largo. Los discos duros pertenecen a la llamada memoria secundaria, aunque su apariencia externa sea de una caja rectangular en el interior hay varios elementos como los discos metálicos que giran a gran velocidad, cabezas delectara/escritura, el motor, etc. Los discos duros están compuestos por una estructura física y lógica, respecto a la estructura física se refiere a como está compuesto interiormente un disco duro, es decir, las piezas o componentes que la conforman como los platos, las cabezas de lectura/escritura, el impulsor de cabezal, las pistas, los sectores, etc. los cuales se ve su relación, en cuanto a número, de cada uno de estos componentes o piezas en la geometría de un disco duro. Con respecto a la estructura lógica está formada por el sector de arranque, la FAT (Tabla de asignación de ficheros), el directorio raíz y la zona de datos para archivos y subdirectorios. Los discos duros tienen características que definen su desempeño como son la capacidad de almacenamiento, su velocidad de rotación, tiempo de acceso, tasa de transferencia de datos y su memoria caché contenida en su controladora.
un tiempo largo. Los discos duros pertenecen a la llamada memoria secundaria, aunque su apariencia externa sea de una caja rectangular en el interior hay varios elementos como los discos metálicos que giran a gran velocidad, cabezas delectara/escritura, el motor, etc. Los discos duros están compuestos por una estructura física y lógica, respecto a la estructura física se refiere a como está compuesto interiormente un disco duro, es decir, las piezas o componentes que la conforman como los platos, las cabezas de lectura/escritura, el impulsor de cabezal, las pistas, los sectores, etc. los cuales se ve su relación, en cuanto a número, de cada uno de estos componentes o piezas en la geometría de un disco duro. Con respecto a la estructura lógica está formada por el sector de arranque, la FAT (Tabla de asignación de ficheros), el directorio raíz y la zona de datos para archivos y subdirectorios. Los discos duros tienen características que definen su desempeño como son la capacidad de almacenamiento, su velocidad de rotación, tiempo de acceso, tasa de transferencia de datos y su memoria caché contenida en su controladora.
En cuanto al funcionamiento del disco duro se describe como se efectúa las operaciones de lectura/escritura y como los componentes que forman parte del disco duro actúan para realizar dichas operaciones.
El disco duro posee interfaces los cuales establecen una conexión entre el mecanismo del disco duro y el bus del sistema, entre ellos podemos mencionar a los más importantes como el IDE y el SCSI.
El termino duro se usa para distinguirlo de los discos blancos o también llamados floppies. Se denomina disco duro al dispositivo encargado de almacenar y recuperar grandes gran cantidad de información en el computador. Los discos duros son el principal elemento de la memoria secundaria de un ordenador. Es un disco magnético, que contiene varios discos o platos donde cada plato requiere de dos cabezas de lectura/escritura una para cada lado. Todas las cabezas de lectura/escritura se conectan a un solo brazo de acceso para que no puedan moverse independientemente. Los discos duros están protegidos por una caja sellada y no suelen extraerse de los receptáculos de la unidad.
EL RETIE:
Es el Reglamento Técnico de Instalaciones Eléctricas y fue creado por el Decreto 18039 de 2004, del Ministerio de Minas y Energía. El objetivo de este reglamento es establecer medidas que garanticen la seguridad de las personas, vida animal y vegetal y la preservación del medio ambiente, previniendo, minimizando o eliminado los riesgos de origen eléctrico.
REGLAMENTO:
El Reglamento debe ser observado por las personas que de una u otra manera estén involucradas con estas instalaciones, tales como los fabricantes y quienes comercialicen dichos productos, diseñen, dirijan, construyan, hagan interventoría o emitan dictamen de inspección de las instalaciones; las empresas que prestan el servicio de energía eléctrica, los organismos de certificación de productos o de inspección de las instalaciones. Para probar el cumplimiento del RETIE se utiliza el mecanismo de certificación de la conformidad, que se aplica tanto a los productos que el RETIE le establece requisitos obligatorios, como a las instalaciones ya terminadas. El Reglamento establece DISPOSICIONES TRANSITORIAS, que permiten optimizar costos y madurar los sistemas de verificación del cumplimiento del mismo, sin dejar de exigir que las instalaciones se construyan cumpliendo los estandares de seguridad requeridos, lo cual redundará en la reducción de costos a los usuarios por la prevención de accidentes, disminución de manteniento correctivo y menor reposición de productos defectuosos. El Ministerio de Minas y Energía, con el apoyo de la Unidad de Planeación Minero Energética - UPME, presenta este documento que en forma sencilla y clara expone las disposiciones del RETIE con el ánimo de facilitar la comprensión su contenido y promover la seguridad de las instalaciones eléctricas.
INSTALACIONES ELÉCTRICAS RESIDENCIALES:
Reglamento técnico de instalaciones eléctricas que sirve como manual de consulta para todo electricista.
del Reglamento Técnico de Instalaciones Eléctricas adoptado por Colombia.
Actualmente el Reglamento Técnico de Instalaciones Eléctricas – RETIE está contenido en el anexo general de la resolucióETIE es el acrónimo n 18 0466 de abril 02 de 2007 del Ministerio de Minas y Energía y en los siete (7) primeros capítulos de la norma NTC 2050 “Código Eléctrico Colombiano”, primera actualización del 25 de noviembre de 1998.
El objeto fundamental del RETIE es establecer medidas que garanticen la seguridad de las personas, de la vida animal y vegetal y de la preservación del medio amb
iente; previniendo, minimizando o eliminando los riesgos de origen eléctrico.
El RETIE, entre otros aspectos, define las características mínimas de las instalaciones eléctricas y establece algunos requisitos de las relaciones entre las empresas de servicios públicos y los usuarios.
El RETIE debe ser observado y cumplido por todas las personas naturales, o jurídicas nacionales o extranjeras, contratistas u operadores y en general por quienes generen, transformen, transporten, distribuyan, usen la energía eléctrica y ejecuten actividades relacionadas con las instalaciones eléctricas.
CODIGO ASCII:
ELECTRICIDAD BASICA PARA COMPUTADORES
CORRIENTE ALTERNA:
Se denomina corriente alterna: a la corriente eléctrica en la que la magnitud y el sentido varían cíclicamente.
La forma de oscilación de la corriente alterna más comúnmente utilizada es la oscilación senoidal con la que se consigue una transmisión más eficiente de la energía, a tal punto que al hablar de corriente alterna se sobrentiende que se refiere a la corriente alterna senoidal.
Sin embargo, en ciertas aplicaciones se utilizan otras formas de oscilación periódicas, tales como la triangular o la cuadrada.
CORRIENTE CONTINUA:
La corriente continua: se refiere al flujo continuo de carga eléctrica a través de un conductor entre dos puntos de distinto potencial, que no cambia de sentido con el tiempo. A diferencia de la corriente alterna (CA en español, AC en inglés, de Alternating Current), en la corriente continua las cargas eléctricas circulan siempre en la misma dirección. Aunque comúnmente se identifica la corriente continua con una corriente constante, es continua toda corriente que mantenga siempre la misma polaridad, así disminuya su intensidad conforme se va consumiendo la carga (por ejemplo cuando se descarga una batería eléctrica).
BIOGRAFIA DE NIKOLA TESLA:
Nikola Tesla: fue un inventor, ingeniero mecánico, ingeniero eléctrico y físico de origen Serbio. Se le conoce sobre todo por sus numerosas invenciones en el campo del electromagnetismo, desarrolladas a finales del siglo XIX y principios del siglo XX. Las patentes de Tesla y su trabajo teórico ayudaron a forjar las bases de los sistemas modernos de potencia eléctrica por corriente alterna (CA), incluyendo el sistema polifásico de distribución eléctrica y el motor de corriente alterna, que contribuyeron al surgimiento de la Segunda Revolución Industrial.
Tras su demostración de la comunicación inalámbrica por medio de ondas de radio en 1894 y después de su victoria en la guerra de las corrientes, se le reconoció ampliamente como uno de los más grandes ingenieros electricistas de los Estados Unidos de América.Gran parte de su trabajo inicial fue en la ingeniería eléctrica. Durante este período en los Estados Unidos la fama de Tesla rivalizaba con la de cualquier inventor o científico de la historia o la cultura popular,pero debido a su personalidad excéntrica y a sus afirmaciones aparentemente increíbles a veces casi inverosímiles acerca del posible desarrollo de innovaciones científicas y tecnológicas, Tesla terminó relegado al ostracismo y considerado un científico loco.Él nunca prestó mayor atención a sus finanzas; se dice que murió empobrecido a sus 86 años.
LA LEY DE OHM:
La ley de Ohm, postulada por el físico y matemático alemán Georg Simon Ohm, es una ley de la electricidad. Establece que la diferencia de potencial
que aparece entre los extremos de un conductor determinado es proporcional a la intensidad de la corriente
que circula por el citado conductor. Ohm completó la ley introduciendo la noción de resistencia eléctrica
; que es el factor de proporcionalidad que aparece en la relación entre e .
EJEM:
La fórmula anterior se conoce como ley de Ohm incluso cuando la resistencia varía con la corriente, y en la misma,
corresponde a la diferencia de potencial, a la resistencia e a la intensidad de la corriente. Las unidades de esas tres magnitudes en el sistema internacional de unidades son, respectivamente, voltios (V), ohmios (Ω) y amperios (A).
No hay comentarios.:
Publicar un comentario
